8、軸承材料 客戶要求的軸承是精度良好、性能佳、使用壽命長等，而材料使用之適當與否，不但直接影響軸承之壽命，并且影響加工時之尺寸安定性；因此，材料之選定和處理，是制造軸承極重要的一環。
8.1套圈及滾動體之材料
滾動軸承的套圈與滾動體的材料，相互在微小的接觸面積上承受著很大的接觸應力， 由於回轉而反復承受此應力。因此，材料必須具備硬度高，耐滾動疲勞，耐摩耗性及尺寸安定性高等特性主要求。尤其，涉及影響滾動疲勞壽命之較大者，如鋼中的非金屬夾雜物。在非金屬夾雜物之中，硬度高的氧化物系介在物， 易成為疲勞破壞之起點， 因此，使用非金屬夾雜物少而潔凈的鋼乃屬必要。

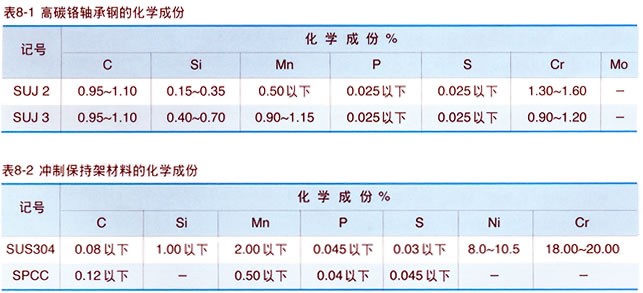

一般而言，滾動軸承的套圈及滾動體，不僅是表面而已其內部也需硬化，即所謂全硬化處理，使其硬度達到HRC58～HRC65，所使用材料以高碳鉻軸承鋼為主。其中最常用的為軸承鋼第2種(AfSl-52100;JlS-SUJ2;DlN 100 Cr 6),而大型軸承則適用軸承鋼第3種(SUJ3)，其化學成份如表8-1所示。
8.2保持架材料
保持架的材料，須具有能耐得住在回轉中所受振動、沖擊負荷的強度、滾動體及套圈的摩擦要小，重量輕而且要求能耐得住軸承的運轉溫度。
小型、中型軸承上使用的沖制保持架的材料，除使用0.1%程度的低碳量冷軋或熱軋鋼板之外，視用途需要，使用黃銅板或沃斯田鐵系不銹鋼板。
部份沖制保持架考慮用於負荷變化大的場所，而施以軟氮化處理，以使保持架經由鹽浴後來增加其本身耐沖擊性。
除此之外，可射出咸形的合成樹脂材料也廣泛用於保持架。一般采用以玻璃纖維強化的耐熱性聚亞胺(Polyamide)樹脂。合成樹脂材料保持架具有重量輕、耐腐蝕性外，對衰減性及潤滑性能亦有優良之特性，保持架材料的化學成分如表8-2
