2、軸承公稱號碼
1.3 滾子軸承
滾子軸承依圓筒型滾子形狀可細分為滾子軸承和滾針軸承。依照滾子的外形尺寸比：長比直徑來區分。亦即，相較於滾子軸承，滾針軸承的滾針直徑比滾子軸承的小，但長度較長。
13.1 滾針軸承
和一般滾動軸承比較，滾針軸承擁有較小的剖面高空間比， 負荷承受能力和剛性明顯提高。同時， 因?yàn)檗D(zhuǎn)動造成之慣性力較小的關系，它們適合使用於搖擺運動。滾針軸承適用於輕量、小型之機械設計，它們也可用來取代滑動軸承。

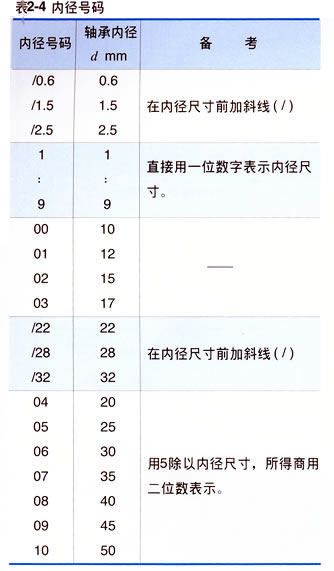

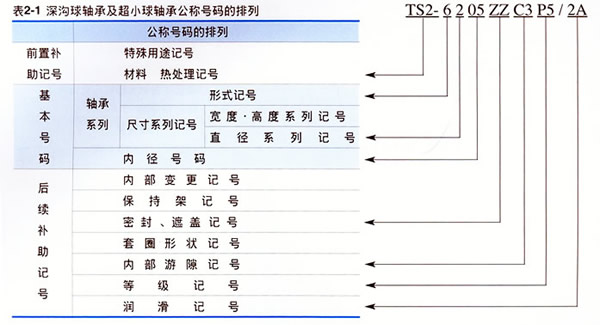

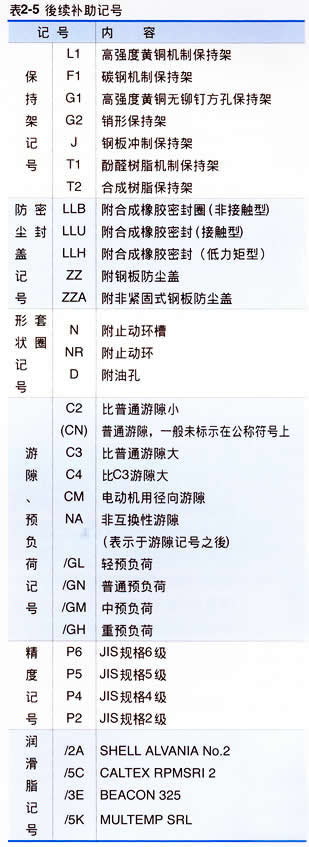

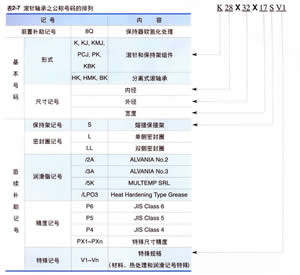

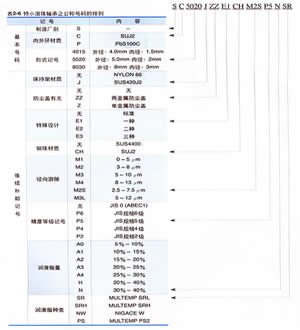

軸承的公稱號碼是用以表示軸承的形式、尺寸、精度、內部構造等的一種代號，是由基本號碼和補助記號所構成，其排列順序如表2·1(深溝球軸承及超小球軸承)、表2·6(特小球軸劇、表2-7(滾針軸承)所示。基本號碼是表示軸承的形式，外形尺寸等基本內容的代號，是由軸承系列記號和內徑號碼所構成，分別如表2-2和表2-3所示。補助記號含前置補助記號(Pre引x)與后續補助記號(Suffix)兩部份，前補助記號包含有特殊用途、特殊材質熱處理等的記號：后補助記號系用來表示軸承內部游隙、軸承精度等的軸承規格。如表2-4及表2-5所示。
